商场楼顶大型空调外机隔声降噪处理方案
一、项目背景与噪声分析

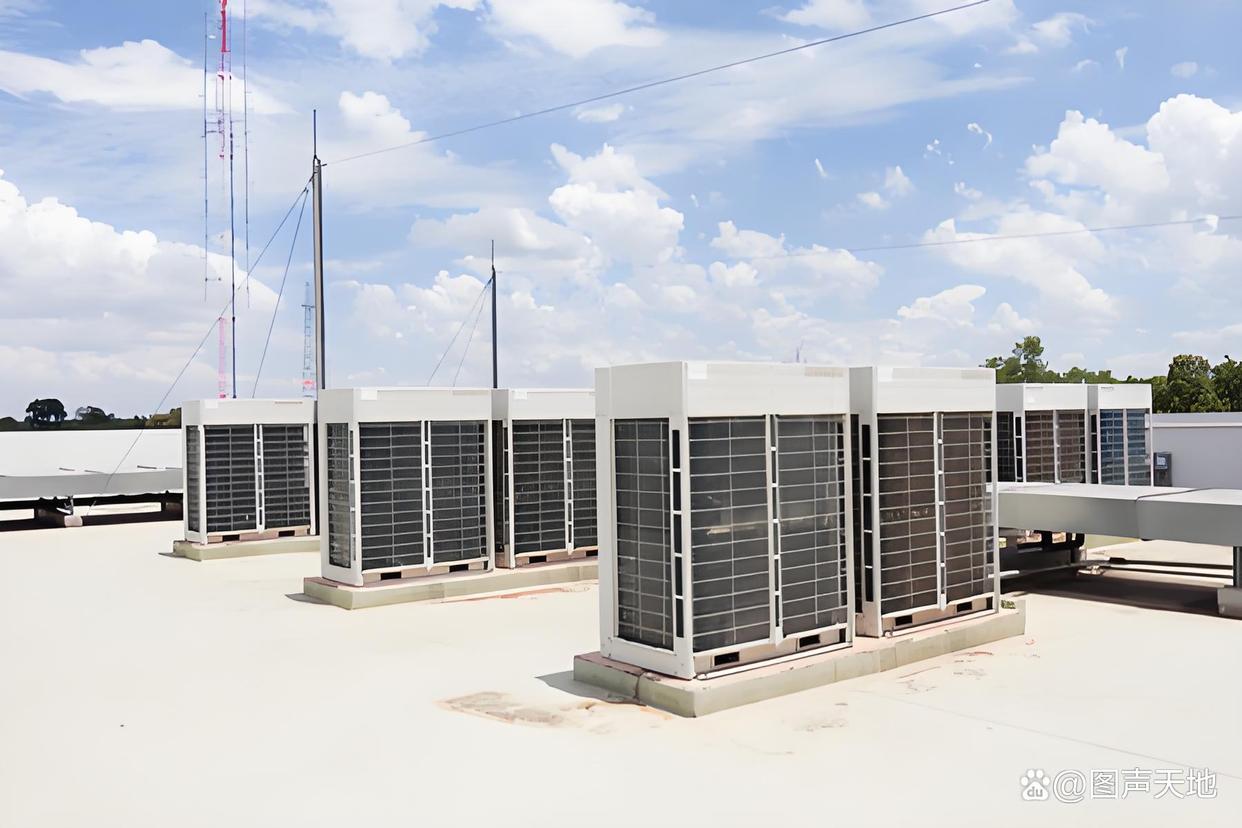

商场楼顶通常集中布置多台大型风冷空调机组（如螺杆式冷水机组、模块化风冷热泵），其运行噪声主要来源于以下几个方面：
- 压缩机噪声：以中低频为主，集中在63Hz～500Hz，穿透力强，传播距离远。
- 风机噪声：轴流风机或离心风机产生的空气动力性噪声，以中高频为主，集中在500Hz～4kHz。
- 气流与管道噪声：进出风口湍流、管道振动辐射噪声。
- 结构传声：机组振动通过楼板、基础传递至建筑结构，形成固体传声，影响楼下及相邻建筑。
商场楼顶噪声治理的目标通常为：厂界噪声满足《工业企业厂界环境噪声排放标准》（GB 12348）相应功能区要求，敏感建筑窗外满足《社会生活环境噪声排放标准》（GB 22337）要求。
二、治理思路与总体原则
采用“源头控制＋传播途径阻断＋接收端防护”相结合的综合治理思路，遵循以下原则：
- 先隔振后隔声：优先切断结构传声路径；
- 分频治理：低频以隔振、吸声为主，中高频以隔声、消声为主；
- 保证散热：所有降噪措施不得影响空调机组进风量与散热效果，需核算风阻与温升；
- 便于检修：预留检修通道与可拆卸结构；
- 满足荷载与抗风：楼顶结构需核算附加荷载及风荷载安全性。
三、主要降噪技术措施
3.1 机组隔振处理（控制结构传声）
- 基础隔振：在机组底座与混凝土基础之间安装弹簧减振器或橡胶减振垫，选型按机组重量及扰动频率计算，减振效率应≥95%。对于低频显著的螺杆机组，优先采用阻尼弹簧复合减振器。
- 管道柔性连接：空调水管道、风管与机组连接处设置柔性软接（橡胶软接、不锈钢波纹管），避免振动沿管道传播。
- 管道吊架隔振：楼顶管道支架、吊架加装橡胶减振垫或减振吊钩，穿墙处采用柔性套管。
- 浮筑基础：对噪声敏感区域正上方的机组，可设置浮筑基础（质量块＋隔振垫），进一步降低低频传递。
3.2 隔声罩/隔声间（阻断空气声传播）
- 隔声罩结构：采用钢框架＋隔声板结构，隔声板为“镀锌钢板＋阻尼层＋吸声棉＋穿孔板”复合结构，计权隔声量Rw≥30dB，插入损失≥25dB(A)。
- 进排风消声：隔声罩进风口、排风口设置阻抗复合式消声器，消声量≥20dB(A)，同时校核风阻不得导致机组散热不良，必要时增设导流风机。
- 隔声门窗：设置隔声检修门（Rw≥35dB），观察窗采用双层夹胶隔声玻璃。
- 密封处理：所有板缝、管线穿孔处采用弹性密封胶＋密封条处理，杜绝漏声。
3.3 声屏障（适用于无法全封闭的场合）
- 在机组与噪声敏感方向之间设置隔声屏障，屏障高度需根据声源高度及敏感点位置按几何声学计算确定，一般高出机组顶部0.5～1.0m。
- 屏障采用吸隔声复合板，面向声源侧为吸声面，屏障插入损失一般可达10～15dB(A)。
- 屏障顶部可增设弧形或T型吸声帽，提升绕射衰减效果。
3.4 消声器与风道降噪
- 风机进出风口安装阻抗复合消声器，针对中高频及低频分别设计消声段。
- 风管壁板采用复合隔声板包扎，减少管壁辐射噪声。
- 弯头、变径处加设导流叶片，降低气流再生噪声。
3.5 吸声处理
在楼顶女儿墙内侧、设备区周边墙面设置吸声板（吸声系数α≥0.8），降低混响声叠加，一般可降低区域噪声3～5dB(A)。
3.6 设备选型与运维优化
- 优先选用低噪声机组，风机采用变频调速，夜间低负荷运行时降低转速。
- 定期维护：清理换热器、紧固螺栓、更换磨损轴承，避免因松动、积尘导致的噪声上升。
- 合理布置机组，避免多台机组噪声叠加朝向同一敏感方向。
四、方案设计要点与校核
- 散热校核：隔声罩或声屏障不得使机组进风温度升高超过设计允许值（一般≤5℃），需进行风量、风压及温升计算。
- 结构荷载校核：隔声罩、屏障及基础附加荷载需经结构专业核算，满足楼顶承载要求。
- 抗风设计：根据当地基本风压进行屏障及隔声罩抗风计算，确保连接可靠。
- 降噪效果预测：采用声学软件或经验公式对治理前后敏感点噪声进行预测，确保达标。
五、施工与验收
- 施工顺序：先隔振基础→再隔声罩/屏障→最后消声器与密封收口。
- 施工期间应保证商场及空调系统正常运行，采取分区施工、临时降噪措施。
- 验收标准：治理后敏感点噪声昼间、夜间均满足GB 12348及GB 22337相应限值；隔声罩插入损失、减振效率按设计要求检测。
- 验收检测应在机组正常满负荷运行工况下进行，测点覆盖最近厂界及最近敏感建筑窗外1m处。
六、
商场楼顶大型空调外机噪声治理是一项系统性工程，需兼顾声学效果、散热安全、结构安全与后期运维。通过科学的隔振、隔声、消声与吸声组合措施，并辅以严格的散热与结构校核，可在保证空调系统高效运行的前提下，实现厂界与敏感点噪声全面达标，为商场及周边营造良好的声环境。
